Деревянные дома привлекают многих своими экологическими преимуществами, уникальным микроклиматом и атмосферой уюта. Однако такие строения имеют особенности, которые требуют специального подхода к обустройству инженерных коммуникаций. Особенно это касается электропроводки — системы, от которой напрямую зависит безопасность жилья.

Мастер компании «МБР-ГРУПП» Иванов Анатолий Иванович, специализирующийся на электромонтаже в деревянных домах, поделился с нами профессиональными знаниями и опытом, накопленными за годы работы. По его словам, главный принцип при работе с деревянными строениями — создание надежной изоляции между электрическими компонентами и горючими материалами.

Подготовительный этап: проектирование и согласования

Правильно организованная электропроводка начинается с тщательного планирования и проектирования. Даже если законодательство не обязывает владельцев частных домов с потребляемой мощностью до 15 кВт разрабатывать полный проект, наличие детальной схемы существенно упростит монтаж и обеспечит безопасность эксплуатации.

Необходимая проектная документация

Полноценный пакет проектной документации для электроснабжения деревянного дома должен включать:

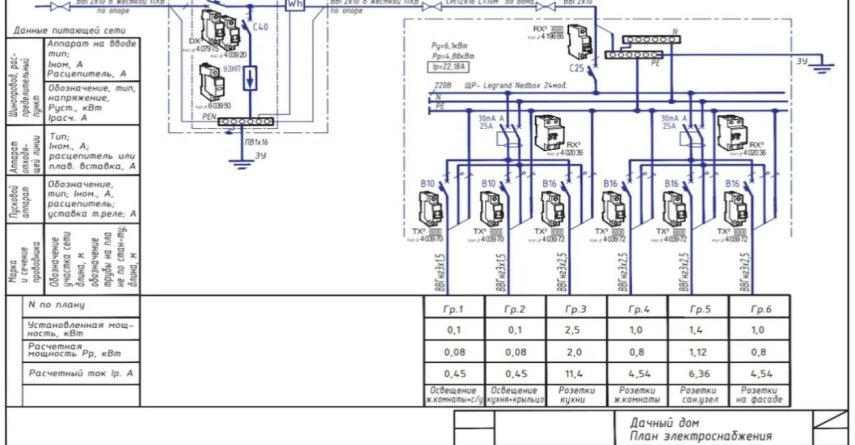

• Однолинейную схему электроснабжения
• Планы расположения электрооборудования по этажам
• Схему щита с распределением нагрузок
• Расчеты нагрузок по группам потребителей
• Проект контура заземления
• Спецификацию оборудования и материалов
• Пояснительную записку с техническими решениями

Совет мастера: Начните проектирование с получения технических условий от местной энергоснабжающей компании. Этот документ определит выделенную мощность, точку подключения, требования к учету электроэнергии и защитному оборудованию.

При самостоятельной разработке схемы электроснабжения рекомендуется придерживаться следующих принципов:

Читайте также

1. Разделяйте электрическую сеть на функциональные группы:

• Освещение (отдельно по этажам)
• Розеточные группы (гостиная, спальни, кабинет)
• Кухонное оборудование
• Санузлы и влажные помещения
• Внешнее освещение и инфраструктура
• Силовое оборудование (насосы, котлы)

2. Планируйте расположение электроточек с учетом будущей меблировки и сценариев использования помещений.

3. Предусмотрите запас мощности для возможного расширения (минимум 20% от расчетной).

4. Определите места установки распределительных коробок, по возможности группируя их для удобства обслуживания.

Согласования и разрешительная документация

При мощности до 15 кВт обычно достаточно предоставить в энергоснабжающую организацию упрощенную схему с перечнем потребителей. Для более мощных объектов потребуется полноценная проектная документация.

Совет мастера: Не пренебрегайте этапом согласования. Неправильно оформленные документы могут привести к проблемам при подключении дома к электросети или вызвать трудности при страховании имущества.

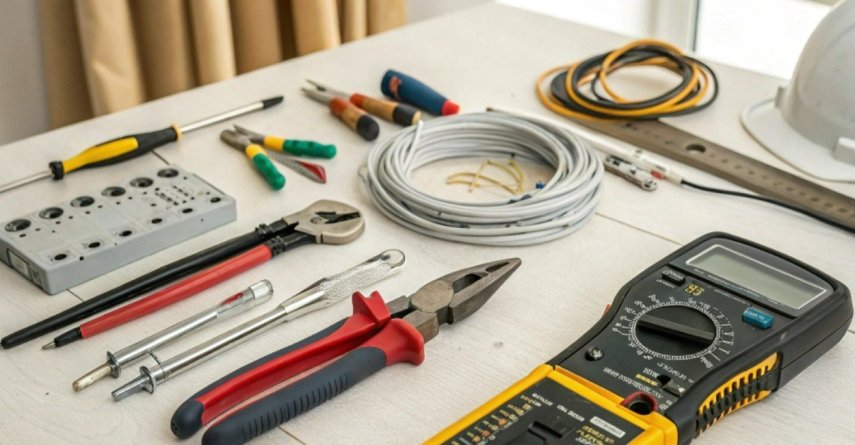

Выбор материалов для электромонтажа

Качество используемых материалов имеет решающее значение для безопасности и долговечности электрической системы в деревянном доме.

Кабельная продукция

Для деревянных домов следует использовать:

1. Медный кабель с негорючей оболочкой (ВВГнг-LS или NYM)

2. Соответствующие сечения проводов:

• Освещение — 1,5 мм²
• Розетки общего назначения — 2,5 мм²
• Кухонная техника — 4-6 мм²
• Электрические плиты — 6-10 мм²

Совет мастера: Приобретайте кабель с запасом 10-15% от расчетного количества. Это компенсирует неизбежные отходы при монтаже и позволит избежать проблемы нехватки материалов.

Защитные элементы

Для изоляции проводки от деревянных конструкций используйте:

• Металлические гофрированные рукава или гладкие трубы
• Негорючие короба и кабель-каналы
• Металлические подрозетники и монтажные коробки
• Огнестойкие проходки через стены и перекрытия
• Изоляционные площадки под электроустановочные изделия

Электроустановочное оборудование

Выбирайте качественные комплектующие с соответствующими сертификатами:

• Металлический электрощит с необходимым классом защиты
• Надежные автоматические выключатели с характеристикой срабатывания типа «C»
• Устройства защитного отключения (УЗО) с номинальным током утечки 30 мА
• Дифференциальные автоматы для влажных зон
• Качественные розетки и выключатели с керамическими или термостойкими основаниями

Совет мастера: Не экономьте на защитном оборудовании. Качественные автоматы и УЗО стоят дороже, но они надежнее сработают в аварийной ситуации, предотвращая возможный пожар.

Технология монтажа проводки в деревянном доме

В деревянных домах применяются два основных способа прокладки электропроводки: открытый и скрытый. Каждый из них имеет свои особенности и требования.

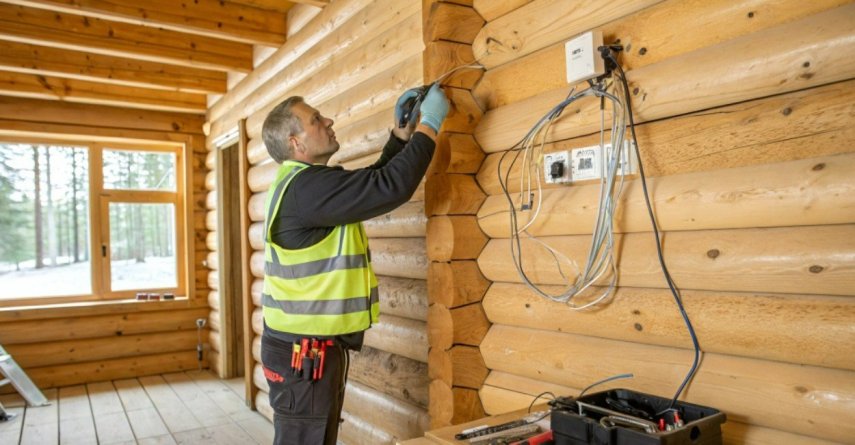

Открытый способ монтажа

Преимущество открытой проводки — доступность для визуального контроля и обслуживания. Это особенно важно для деревянных строений, поскольку позволяет своевременно выявлять проблемные участки.

Этапы монтажа открытой проводки:

Разметка трасс прокладки кабеля согласно проекту

Установка крепежных элементов для кабель-каналов или гофрорукавов

Монтаж распределительных коробок

Прокладка защитных коробов

Протяжка кабеля через защитные элементы

Соединение проводов в распределительных коробках

Подключение электроустановочных изделий

При открытом способе монтажа можно использовать декоративные решения, которые органично впишутся в интерьер деревянного дома:

• Кабель-каналы под цвет отделки
• Плинтуса со встроенными каналами для проводки
• Ретро-проводка на фарфоровых изоляторах
• Декоративные короба из негорючих материалов

Совет мастера: При использовании ретро-проводки обязательно применяйте современный трехжильный кабель в тканевой оплетке, который обеспечит должный уровень безопасности при сохранении аутентичного внешнего вида.

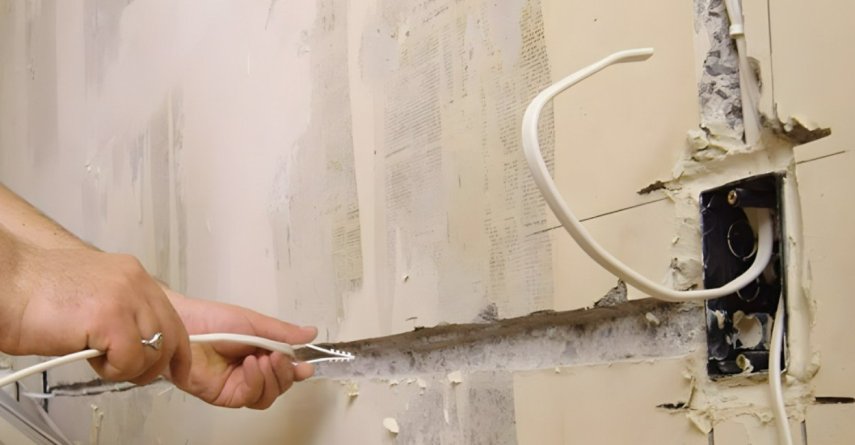

Скрытый способ монтажа

Скрытая проводка в деревянных домах требует особого внимания к безопасности. Согласно требованиям ПУЭ, проводка должна быть полностью защищена от контакта с горючими материалами.

Последовательность работ при скрытом монтаже:

Подготовка каналов в деревянных конструкциях

Установка металлических защитных элементов (труб, гофрорукавов)

Монтаж металлических подрозетников и распределительных коробок

Протяжка кабеля через защитные трубы

Соединение проводов с помощью надежных клеммников

Герметизация мест прохода кабеля через конструкции

Совет мастера: При скрытой прокладке проводов обязательно фиксируйте на схеме точное расположение всех линий. Это поможет избежать случайного повреждения кабеля при последующих ремонтных работах и установке креплений.

Организация заземления и молниезащиты

Заземление — один из ключевых элементов безопасности электроустановки в деревянном доме. Оно защищает от поражения электрическим током и снижает риск возгорания при аварийных ситуациях.

Устройство заземляющего контура

Стандартный контур заземления для частного дома включает:

• Вертикальные электроды длиной 2-3 метра
• Горизонтальную соединительную полосу
• Заземляющий проводник до главной заземляющей шины
• Систему уравнивания потенциалов

Порядок устройства заземления:

Определите оптимальное место для контура (обычно рядом с вводом электропитания)

Выкопайте траншею глубиной 0,5-0,7 метра

Установите вертикальные электроды на расстоянии 2-3 метра друг от друга

Соедините электроды горизонтальной полосой с помощью сварки

Проложите заземляющий проводник до дома

Подключите проводник к главной заземляющей шине в электрощите

Выполните уравнивание потенциалов — соедините с заземлением металлические трубы, радиаторы и другие крупные металлические объекты

Совет мастера: При монтаже заземления в местах с высоким удельным сопротивлением грунта (песчаные почвы, скалистая местность) используйте специальные электроды увеличенной длины или добавляйте в почву токопроводящие добавки.

Система молниезащиты

Для деревянных домов особенно актуальна надежная защита от прямых ударов молнии. Базовая система молниезащиты состоит из:

• Молниеприемников на самых высоких точках крыши
• Токоотводов по наружным стенам здания
• Отдельного заземляющего контура для молниезащиты

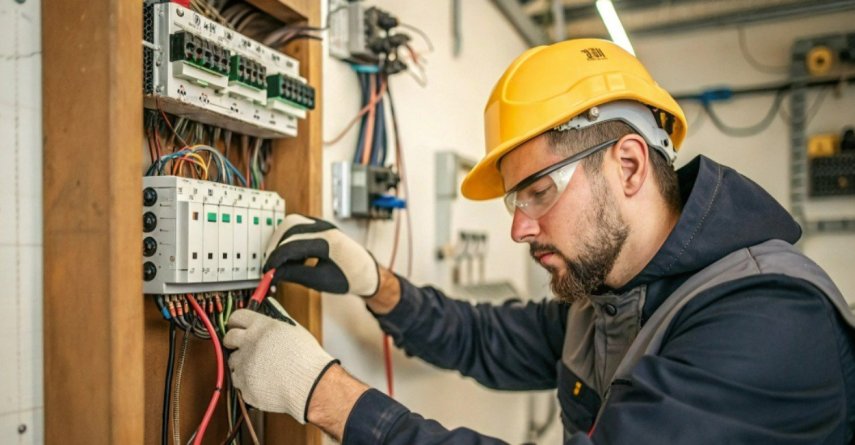

Электрический щит: правила сборки и эксплуатации

Электрический щит — центральный узел всей системы электроснабжения. От правильности его сборки и комплектации зависит не только удобство эксплуатации, но и безопасность дома.

Комплектация электрощита

Минимальная комплектация щита для деревянного дома включает:

• Вводный автоматический выключатель
• Прибор учета электроэнергии
• Устройство защиты от импульсных перенапряжений
• Автоматические выключатели для каждой группы потребителей
• УЗО или дифференциальные автоматы для защиты от токов утечки
• Шины N (нейтраль) и PE (заземление)

Совет мастера: Предусмотрите в щите резервные места для будущего расширения системы. Оптимально, если после монтажа всего оборудования останется свободными 25-30% монтажного пространства.

Правила сборки щита

При сборке электрического щита соблюдайте следующие принципы:

Логически группируйте автоматы по назначению

Используйте маркировку проводов и аппаратов

Применяйте качественные клеммы для соединений

Аккуратно укладывайте проводку внутри щита

Обеспечьте надежное крепление всех компонентов

Проверяйте затяжку всех винтовых соединений

Подключение и приемка электроустановки

После завершения монтажных работ необходимо провести комплексное тестирование системы:

• Измерение сопротивления изоляции кабельных линий
• Проверка сопротивления заземляющего контура
• Тестирование срабатывания защитных устройств
• Проверка правильности подключения всех электроустановочных изделий
• Тепловой контроль соединений под нагрузкой

Совет мастера: Составьте паспорт электроустановки, включающий исполнительные схемы, результаты измерений и инструкции по эксплуатации. Этот документ будет полезен при обслуживании системы и решении возможных проблем.

Правила эксплуатации и обслуживания

Для долговечной и безопасной работы электрической системы деревянного дома необходимы регулярные проверки и обслуживание:

1. Ежемесячно:

• Проверяйте работу УЗО нажатием тестовой кнопки
• Контролируйте показания счетчика на предмет аномального потребления

2. Ежеквартально:

• Осматривайте видимые участки проводки на предмет повреждений
• Проверяйте состояние электроустановочных изделий

3. Ежегодно:

• Производите визуальный осмотр электрощита
• Проверяйте затяжку клеммных соединений
• Очищайте от пыли внутреннее пространство щита
• Осматривайте контур заземления

Совет мастера: Ведите журнал обслуживания электроустановки, фиксируя в нем все обнаруженные неисправности и проведенные работы. Это поможет отслеживать состояние системы в динамике и предупреждать потенциальные проблемы.

Заключение

Электропроводка в деревянном доме — сложная инженерная система, требующая профессионального подхода и соблюдения специальных требований безопасности. Грамотное проектирование, использование качественных материалов и соблюдение технологии монтажа обеспечат безаварийную эксплуатацию в течение многих лет.

«Помните, что экономия на электромонтажных материалах и работах может обернуться катастрофическими последствиями, — подчеркивает Анатолий Иванович. — Безопасность вашего дома и семьи стоит тех дополнительных вложений, которые требует качественная электропроводка».
