Основа надежной электросети в любой квартире — грамотно собранный распределительный щит. Однако при его проектировании возникает закономерный вопрос: как не переборщить с количеством автоматов, но при этом обеспечить полную защиту?
Своими рекомендациями поделился Расул Гусейнов, электромонтажник из сервиса «Мастер 007». Рассмотрим, какие устройства должны присутствовать в щитке и как сбалансировать комплектацию.
Электрощит в квартире — зачем он нужен?
Электрощит выполняет сразу несколько ключевых функций в системе электроснабжения:
- Отключение питания при коротком замыкании или перегрузке. Это позволяет избежать пожара и повреждения проводки.
- Защита от токовых утечек. УЗО или дифавтоматы отключают подачу электричества при утечке, что снижает риск поражения током.
- Разделение нагрузок по зонам. Групповая разбивка предотвращает избыточную нагрузку на проводку и повышает удобство обслуживания.
- Безопасное обслуживание. При необходимости ремонта можно отключить только конкретную линию, не обесточив всю квартиру.
Что должно входить в стандартный квартирный щит?

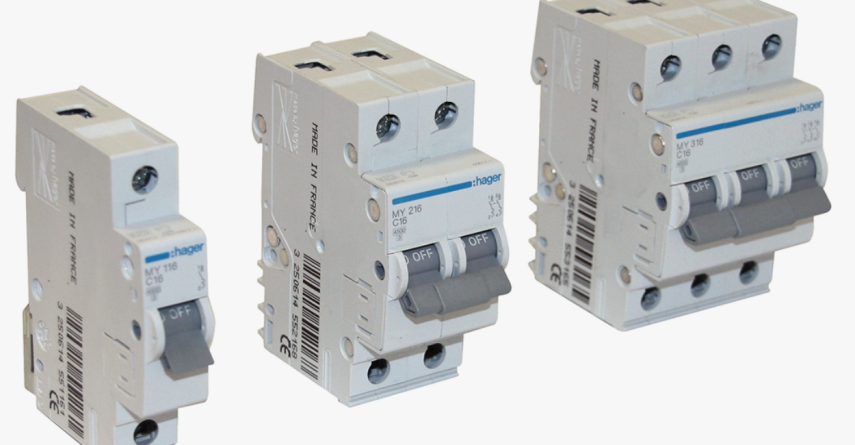

Вводной автоматический выключатель
Это основной элемент, который перекрывает питание всей квартиры. Он устанавливается первым в щитке.
Рекомендация: для однокомнатной квартиры обычно достаточно автомата на 25–32 А, для более просторных — 40–63 А. При трёхфазном подключении — устанавливается трёхполюсный автомат соответствующего номинала.
Читайте также

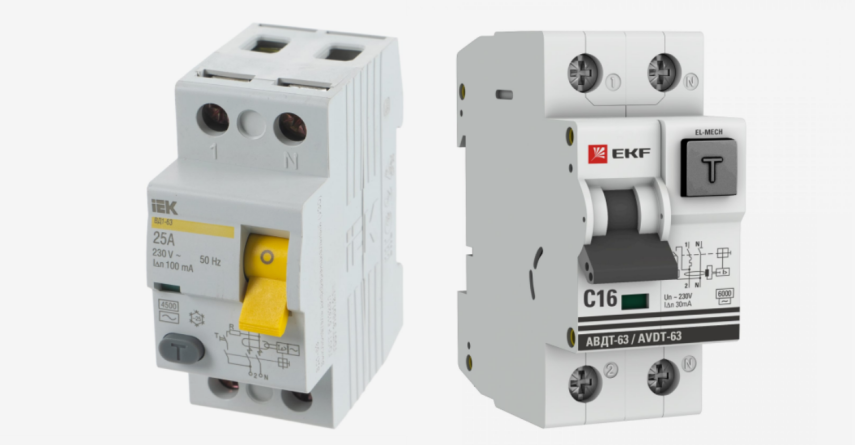

Защита от токовых утечек: УЗО или дифавтомат?
- УЗО (устройство защитного отключения) реагирует исключительно на утечку тока, например, при поврежденной изоляции или прикосновении к оголенному проводу.
- Дифференциальный автомат совмещает функции УЗО и автомата, отключая сеть как при утечках, так и при перегрузках или коротких замыканиях.
Мнение специалиста: если позволяет бюджет, стоит выбирать дифавтоматы — они занимают меньше места и работают универсально.
Группировка потребителей: зачем и как?
Целесообразно разбивать нагрузку на несколько независимых линий, каждая из которых защищается собственным автоматом:
- Световая группа: 10–16 А
- Розетки в жилых зонах: 16–20 А
- Кухонные розетки: 20–25 А
- Мощные приборы (духовка, стиральная машина): отдельные автоматы на 16–32 А
Полезно: розеточные цепи желательно разделить по зонам или даже по стенам, особенно в больших комнатах. Это повышает устойчивость сети.
Как рассчитать, какой автомат нужен?
Для подбора автомата нужно рассчитать максимальный ток, исходя из планируемой нагрузки:
Формула:
I = P / U, где
- I — сила тока (в амперах)
- P — мощность устройств (в ваттах)
- U — напряжение сети (в РФ обычно 220 В)
Пример: Общая мощность приборов на кухне — 4800 Вт. Коэффициент одновременности — 0,75.
Итого: 4800 × 0,75 = 3600 Вт
I = 3600 / 220 ≈ 16,3 А → нужен автомат на 20 А
Совет мастера: выбирайте ближайший номинал выше расчетного. Запас в 10–20% защитит от ложных срабатываний.
Пример из практики: полная замена щитка после перегрузок
Жалоба клиента — отключение света при включении микроволновки и стиралки одновременно.
Диагностика:
Старый щит с двумя пробками, один автомат на весь свет, другой — на все розетки. Проводка частично новая, но нагрузка не распределена. Слабое звено — одна розеточная группа для всей квартиры.
Что было сделано:
Результат: исчезли отключения при нагрузке.

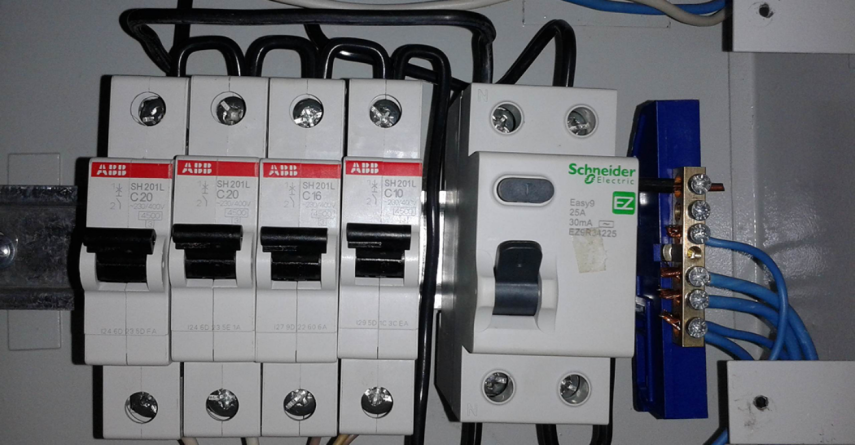

Как правильно укомплектовать щит для квартиры?
В однокомнатной квартире ставят вводной автомат на 25–32 А, дифавтоматы на 10 А для света и 16 А для розеток. Мощные приборы — отдельно, с автоматом на 16–25 А.
Для двухкомнатной квартиры подходит ввод 32–40 А. Свет и розетки делят по зонам, кухню — отдельно. Стиралку, духовой шкаф и кондиционер подключают через свои автоматы по 16 А.
В трёхкомнатной квартире нужен ввод на 40–63 А. Освещение — в две группы, розетки и техника — по отдельным линиям. Кухня и мощные приборы подключаются с автоматами на 20–32 А.
Во влажных помещениях лучше использовать дифавтоматы на 10 мА — они надёжнее при утечках.
Важные характеристики автоматов
Отключающая способность
Для квартиры достаточно 4,5–6 кА. Для домов с собственной подстанцией — от 6 кА и выше.
Кривая отключения
- B — стандарт для освещения и розеток
- C — техника с пусковыми токами (насосы, компрессоры)
- D — промышленное оборудование
Селективность
Срабатывает ближайший к неисправности автомат. Добивается разницей по номиналам и характеристикам.
Не экономьте на марке
Хорошая автоматика — это надёжность. Выбирайте бренды с репутацией: ABB, Schneider, Legrand, IEK, Eaton.
Что чаще всего делают неправильно при сборке щитка?

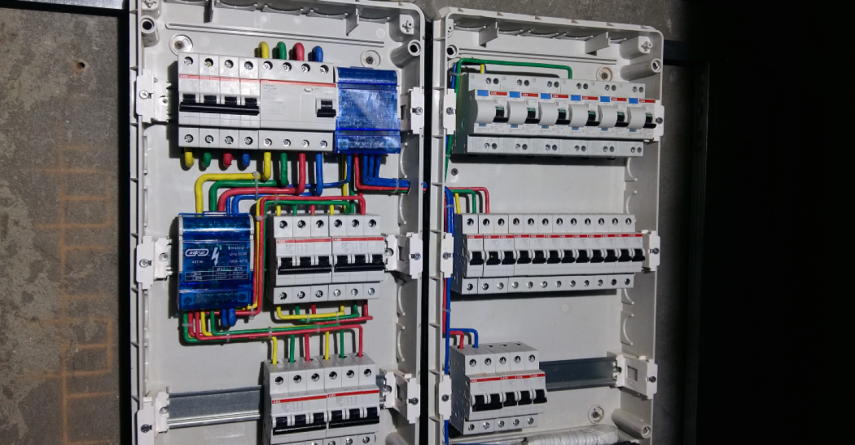

Дополнительное оборудование в щитке
- Устройства защиты от скачков напряжения (УЗИП)
- Реле контроля напряжения — отключает сеть при критических значениях
- Многотарифные счётчики — для экономии электроэнергии
- Контакторы / таймеры — автоматизация бытовых процессов
Совет: хотя бы раз в полгода проверяйте все соединения и нажимайте «Тест» на УЗО.
.thumb.png.deb0ea7a712673e891816bd463cffd8f.png)
Как устанавливать щит — важные моменты
- Высота установки — 1,5 м от пола
- Доступ должен быть свободным
- Внутри — только обжатые провода
- Все линии подписаны
- Пожаробезопасное размещение
Совет: даже если щит собирает электрик — обязательно потребуйте схему и список автоматов. Это облегчит эксплуатацию в будущем.
