Как установить двухклавишный выключатель: пошаговая инструкция от мастера | Электрика и слаботочка
Если вы хотите управлять двумя источниками света отдельно или распределить включение ламп в люстре на два режима, без двухклавишного выключателя не обойтись. Но не обольщайтесь — поставить такой прибор не так просто, как может показаться. Нужны не только «прямые» руки, но и четкое понимание того, что именно вы делаете.
Меня зовут Сергей Астров, я электрик компании «Мастер 007», и сейчас расскажу, как правильно установить двухклавишный выключатель. Поделюсь опытом, разберу типовые ошибки и дам дельные советы, которые помогут избежать неприятных сюрпризов.
Начнем с главного — безопасность
Перед тем как взяться за отвертку, убедитесь, что вы обеспечили себе полную безопасность. Электрика — не тот случай, где можно работать на авось.
- Работайте только при хорошем освещении. Естественный свет предпочтительнее. Если темно, берите налобный фонарь, но ни в коем случае не оставляйте питание в розетках.
- Всегда отключайте напряжение. Лучше всего — отключить вводный автомат в электрощите. Если нет такой возможности — обесточьте хотя бы нужную группу на щитке.
- Проверяйте отсутствие напряжения индикаторной отверткой, даже если автоматы выключены.
- Используйте инструменты с изолированными ручками и надевайте диэлектрические перчатки.
- Цвет проводов имеет значение: синий — ноль, желто-зеленый — земля, коричневый или белый — фаза. Соблюдайте полярность при подключении.
Совет мастера: перед началом работ зарядите телефон — он вам и фонарем послужит, и часами, и связью. И обязательно предупредите домочадцев — пусть не включают автоматы, пока вы не закончите.
Что понадобится
Инструменты:
- Сам выключатель (двухклавишный, качественный, не с рынка).
- Отвертка-индикатор или детектор проводки.
- Перфоратор с коронкой 68 мм.
- Стамеска, молоток, плоскогубцы.
- Отвертки с изоляцией, строительный нож.
Материалы:
Читайте также
- Подрозетник (в зависимости от типа стены).
- Смесь для закрепления (гипс или цемент).
- Клеммы типа WAGO.
- Электрический кабель (три жилы, медный, от 1,5 мм²).
- Дюбель-хомуты, изолента разных цветов.
Совет мастера: забудьте про скрутки с изолентой. Только современные клеммы — это быстро, безопасно, удобно.
Пошаговая установка двухклавишного выключателя
Шаг 1. Определитесь с местом.
Выключатель, как правило, располагается на высоте 75–90 см от пола рядом с дверью. Отметьте, где будет установлен сам прибор и как пойдут провода.
Шаг 2. Убедитесь, что не попадете в трубы или провода.
Пройдитесь по стене детектором скрытой проводки. Если найдете кабельную линию — меняйте план.
Шаг 3. Найдите распределительную коробку.
Именно оттуда будете тянуть провода. Здесь должно быть все: фаза, ноль, земля.
Шаг 4. Подготовка.
Перфоратором вырежьте отверстие под подрозетник. Штробу тяните от коробки до будущего выключателя. Крепление провода — каждые 50–60 см.
Шаг 5. Прокладка кабеля.
Протяните трехжильный кабель: от коробки к выключателю и далее — к светильникам. Не забывайте оставлять запас: 10–15 см.
Шаг 6. Ставим подрозетник.
Вставьте его в подготовленное отверстие, выровняйте по уровню и закрепите смесью.
Шаг 7. Подключение — самый ответственный этап.
- Зачистите каждый провод на 7–10 мм.
- Синие жилы (ноль) соедините клеммой.
- Желто-зеленые (земля) — отдельно.
- Один провод от светильника подсоедините к одной нижней клемме, другой — ко второй.
- Входящая фаза должна идти к верхней клемме выключателя.
Совет мастера: перед закреплением — потяните за каждый провод. Плохой контакт — частая причина перегрева и последующего выхода выключателя из строя.
Шаг 8. Финальные штрихи.
Зафиксируйте выключатель в подрозетнике, поставьте рамку и клавиши. Подключите к распределительной коробке.
Шаг 9. Проверка.
Включите автомат. Проверьте: работают ли обе клавиши, нет ли мерцания, искр, нагрева.
А если меняем одноклавишный на двухклавишный?
Вариант 1: люстра с двумя режимами
- Отключаем питание.
- Снимаем старый выключатель.
- Прокладываем четырехжильный кабель к люстре.
- Отдельно маркируем две фазы.
- Ноль и земля — через клеммы.
- Фаза 1 подключается к одной нижней клемме, фаза 2 — к другой, входящая фаза — к верхней.
Вариант 2: два разных светильника
- Находим фазу.
- Тянем кабель ко второму светильнику.
- Общий ноль и земля соединяются клеммами.
- Фазы — каждая к своей клемме.
Совет мастера: планируете подключить второй светильник позже? Изолируйте свободную клемму — она пригодится, когда придет время.
Учитываем материал стен ― что понадобится
- Бетон: перфоратор, алмазная коронка, подрозетник от 45 мм, цемент.
- Гипсокартон: без штробления, подрозетник с лапками, провод — внутри стены.
- Дерево: только накладной монтаж или прокладка провода в негорючей гофре с защитной пластиной.
Совет мастера: в ванной или на балконе используйте выключатели с защитой от влаги — класс IP44 минимум.
Реальный случай из практики мастера
Клиент пожаловался на то, что поставил двухклавишный выключатель сам, но когда нажимал одну клавишу — всё работало, а на вторую — лампы мерцали и жужжали. А иногда свет горел даже при отключении.
Проблема оказалась в следующем:
- Вместо фазы выключатель разрывал ноль.
- Один из проводов был поврежден.
- Контакты — слабо затянуты.
- Одна клемма — окисленная.
Решение:
После этого — ни гула, ни мерцания ламп. Все работает идеально.
Типичные ошибки, которых стоит избегать
- Разрыв нуля, а не фазы. Лампа под напряжением даже в состоянии «выкл» — это опасно.
- Недостаточно оголенные жилы. Нет контакта — греется провод.
- Провод тоньше 1,5 мм². Может перегреться и воспламениться.
- Слабо закреплен выключатель. Если он будет шевелиться — контакт нарушится.

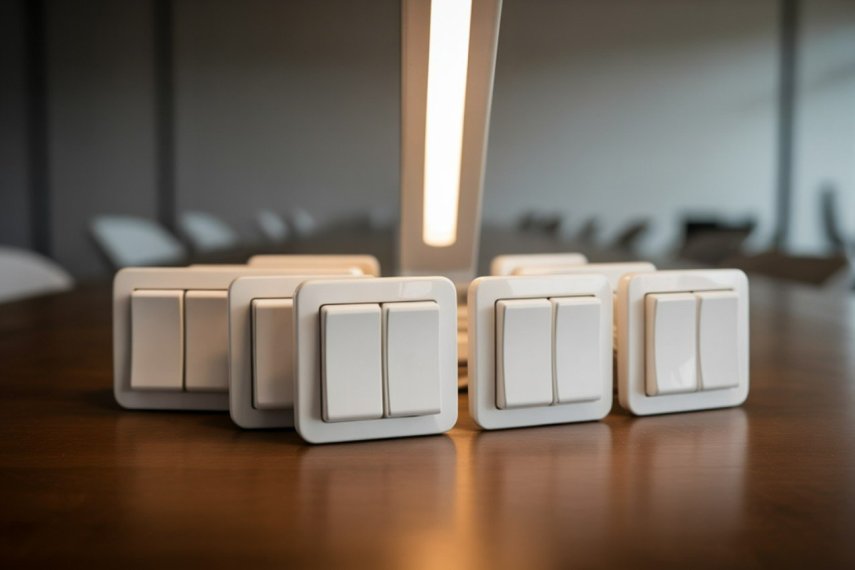

Как выбрать правильный выключатель
Обратите внимание на следующие параметры:
- Производитель. Бренды с хорошей репутацией надежнее.
- Материал. Ищите приборы с корпусом из термостойкого пластика.
- Контакты. Лучше выбирать выключатели, у которых контакты с серебряным напылением.
- Нагрузка. Обычные — 10А, но для мощных ламп берите 16А.
- Тип клемм. Безвинтовые — удобнее и безопаснее.
- Дополнительные опции. Подсветка, совместимость с умным домом — подумайте заранее, что может вам пригодиться.
Совет мастера: планируете «умный дом» — покупайте совместимые выключатели сразу. Это избавит от переделок в будущем.
Если вы чувствуете, что с электрикой у вас пока не сложилось — не мучайтесь. Лучше вызовите профессионала. Установка выключателя — работа тонкая, и ошибок она не прощает. Но если все сделать правильно — устройство прослужит вам десятки лет без малейших проблем.
